смотровые окна

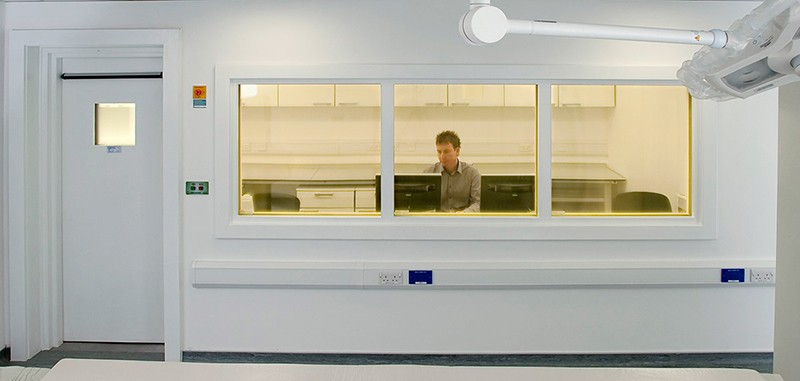

Окна рентгенозащитные (ОСРЗ, ОАРЗ) предназначены для установки в рентгеновские кабинеты для наблюдения за пациентом при проведении рентгенодиагностических исследований. Не являются медицинским изделием. Регистрационное удостоверение не выдается.

СМОТРОВЫЕ РЕНТГЕНОЗАЩИТНЫЕ ОКНА В НАЛИЧИИ ОТ 25000 РУБ.

ОСТАВЬТЕ ЗАЯВКУ
Рассчитаем стоимость за 30 минут

    Окна рентгенозащитные должны обеспечивать непрерывную защиту от рентгеновского излучения по всей площади проема, в т.ч. в местах примыкания рамы к поверхностям стен помещения в соответствии с заявленным свинцовым эквивалентом.

    Конструктивно окно рентгенозащитное состоит из оконной рамы (ОСРЗ – стальная рама, ОАРЗ – рама из алюминиевого профиля) и стекла рентгенозащитного СРЗ-3, СРЗ-6. Внутренняя часть рамы, равномерно заполнена свинцом листовым марки С-1 или С-2.

    Внешняя поверхность рамы должна быть устойчива к обработке моющими средствами. Нельзя использовать порошковые шлифующие моющие средства, т.к. из-за них поверхность изделия станет шероховатой. Цвет изделия должен соответствовать каталогу RAL. Допускается естественное проявление коррозии при попадании капельной влаги, при нарушении покрасочного слоя, при эксплуатации в агрессивной среде (дождь, снег, химическое производство и т.д.), что не влияет на основные свойства конструкции.

    Цены на радиационно-защитные окна

    В таблице указаны цена на окна рентгенозащитные, купить в Москве которые Вы можете связавшись с нашими менеджерами.

    Размер по раме, ОАРЗ Размер стекла, СРЗ-3 Цена, руб/шт, с НДС Свинцовый эквивалент
    1,6 mmPb 2,0 mmPb 2,5 mmPb
    ОАРЗ 1280*1080 мм 1200*1000 mm 194 000 руб. 209 000 руб.
    ОАРЗ 1080*1080 мм 1000*1000 mm 160 000 руб. 186 000 руб.
    ОАРЗ 1280*880 мм 1200*800 mm 161 000 руб. 184 000 руб.
    ОАРЗ 1080*880 мм 1000*800 mm 106 500 руб. 127 000 руб. 141 000 руб.
    ОАРЗ 1080*580 мм 1000*500 mm 79 000 руб. 84 800 руб. 99 500 руб.
    ОАРЗ 880*580 мм 800*500 mm 58 000 руб. 68 500 руб. 79 500 руб.
    ОАРЗ 880*480 мм 800*400 mm 53 000 руб. 56 100 руб. 66 000 руб.
    ОАРЗ 680*580 мм 600*500 mm 52 000 руб. 55 700 руб. 62 000 руб.
    ОАРЗ 580*580 мм 500*500 mm 45 500 руб. 48 000 руб. 54 000 руб.
    ОАРЗ 580*480 мм 500*400 mm 36 000 руб. 39 800 руб. 46 300 руб.
    ОАРЗ 480*480 мм 400*400 mm 30 000 руб. 32 900 руб. 37 500 руб.

    Конструктивно окно рентгенозащитное состоит из оконной рамы (ОСРЗ – стальная рама, ОАРЗ – рама из алюминиевого профиля) и стекла рентгенозащитного СРЗ-3, СРЗ-6. Внутренняя часть  рамы, равномерно заполнена свинцом листовым марки С-1 или С-2.

    Комплект поставки

    • Рентгенозащитное окно
    • Паспорт
    • Копия сертификата соответствия.

    Руководство по эксплуатации рентгенозащитного окна со стеклом

    Свинцовое стекло представляет собой хрупкий материал с высокой плотностью, поэтому необходимо соблюдать осторожность при перемещении и установке.

    Поверхность свинцового стекла не должна соприкасаться с жесткими предметами, во избежание царапин.

    Помещение в месте использования свинцового стекла должно быть хорошо проветриваемое и сухое. Запрещается мыть с использование абразивных химических средств, растворителей и др. химических средств.

    • Не допускать повреждения поверхности изделия твердыми предметами, не наносить на поверхность агрессивные среды.
    • Не допускать попадания в периметральную фурнитуру штукатурки и иных посторонних предметов.
    • Периодическая проверка защитных свойств должна проводиться ведомственной службой радиационной безопасности 1 раз в 2 года.
    • Срок службы изделия до списания не менее 3 лет. По окончании срока службы изделие должно каждый год проверяться на соответствие требованиям настоящего паспорта и ГОСТ 31114.1-2002. В случае соответствия требованиям, изделие может эксплуатироваться и далее.
    • По ГОСТ 15150-69: Климатические условия работы для исполнения УХЛ 4.2.; Условия хранения – по группе 1 (Ж2); Транспортирования – по группе 5 (Ж2).
    • Эксплуатация должна осуществляться в соответствии с настоящим паспортом и Сан ПиН 2.6.1.1192-03.
    • Изделия необходимо содержать в чистоте и оберегать от механических повреждений.

    Установка

    Установка окна производится строго по уровню без перекосов по плоскости, во избежание перекоса рамы и повреждения стекла. Использовать рихтовочные пластины и монтажные клинья при необходимости.

    Вес окон зависит от размера и свинцового эквивалента от 30 до 60кг и более. Монтаж окон осуществляется в подготовленный проём, прочностные свойства материала стенного проёма и несущая способность стены должны обеспечивать надежную установку окна.

    Размеры проёмов должны быть на 5-15мм больше размера окна по раме с каждой стороны, т.е. размер окна по раме hN*Nмм, размер проёма hN+(10-30)*N+(10-30)мм.

    К примеру: Размер окна по раме h874*1074мм – рекомендуемый размер проёма h890*1090мм, возможные размеры проёма h885-905*1085-1105мм;

    !Рентгенозащитные наличники перекрывают проём на 25мм с каждой стороны!

    В случае подготовки чистовых проёмов в размер близкий к размеру оконной рамы, разрешается установка окна без дополнительной обработки монтажной пеной и т.п.

    1. Установка окна производится строго по уровню без перекосов по плоскости, во избежание повреждения стекла.
    2. Используя рихтовочные пластины и монтажные клинья для регулировки, установить окно в горизонтальной и вертикальной плоскостях. При этом необходимо обеспечить зазоры по 5-7мм с каждой их четырех сторон.
    3. Заполнить монтажной пеной зазоры по периметру рамы. Рекомендуется отделка откосов баритовой штукатуркой в соответствии с требуемым свинцовым эквивалентом.
    4. Окно возможно устанавливать прямым креплением на анкер или с помощью анкерных пластин, которые крепятся к раме, а с другой стороны в стене – дюбель-гвоздем либо анкером (в зависимости от материала стен):
    Внутренняя часть рамы, равномерно заполнена свинцом листовым марки С-1 или С-2

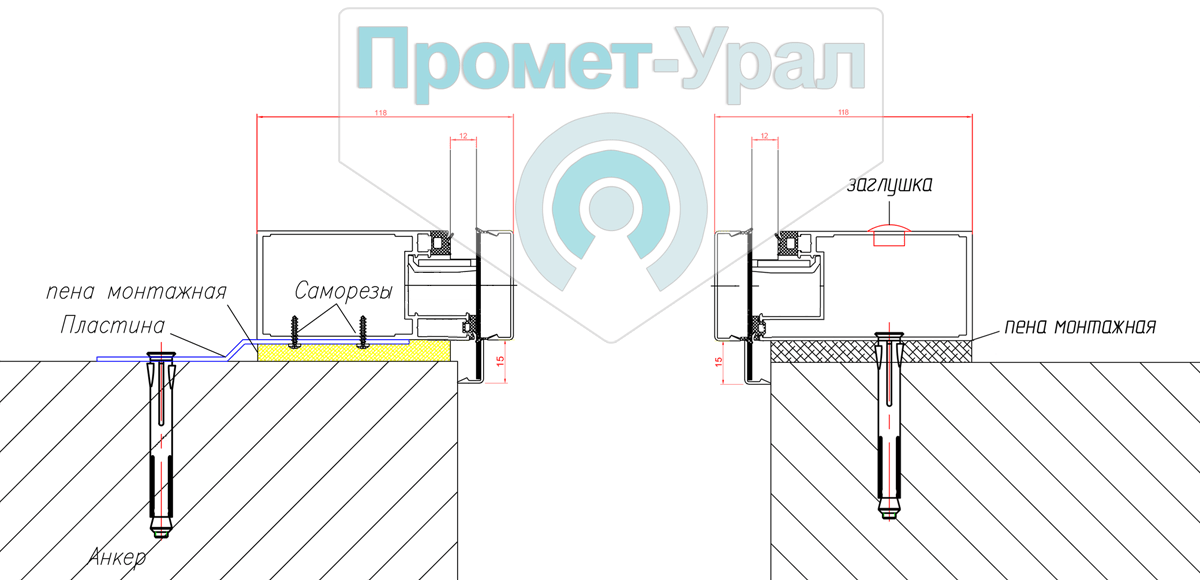

    Монтаж прямым креплением и на пластину (на примере рамы ОАРЗ)
